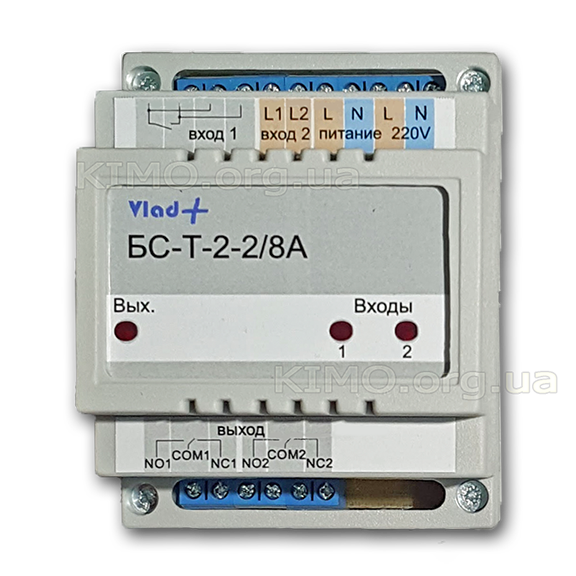

БC-Т-2-2/8А - універсальний блок узгодження входів/виходів. Вбудований таймер затримки.
БC-Т-2-2/8А розроблений сумісно компаніями "Кімо еко комфорт" та "Vlad+" і не має аналогів в Україні. Такий блок є багатофункціональними пристроєм, який призначений для вирішення багатьох задач автоматизації та, в тому числі, у системах опалення.
Блок має два різнофункціональних входи та два універсальних виходи:
1-й вхід передбачає управління безпотенційними контактами зовнішнього реле або перемикача, 2-й вхід управляється підключенням/відключенням фази 220В.
Вихід1 та Вихід2 - це дві контактних групи (на перемикання).
Пристрій має вбудований таймер затримки на 3 хвилини. Таймер може бути деактивований вилученням відповідної перемички на платі.
Деякі з можливих варіантів використання див. у вкладці Застосування нижче.
- розширює можливості застосування багатьох продуктів SALUS або інших виробників
- універсальність застосування
- за рахунок застосування вбудованого імпульсного блоку живлення, не критичний до величини напруги живлення (Uпіт.= ~110-240 В)
- малі габарити
- зручний монтаж - дозволяє проводити монтаж на DIN-рейку разом із центром комутації.
- світлодіодна індикація стану роботи
Тип входів | один із 2х варіантів: безпотенційні контакти або фаза |
Живлення: | ~220 в, 50Гц |
Макс. навантаження Вих.1 (NC/COM/NO): | 8(3) A |
Макс. навантаження Вих.2 (NC/COM/NO): | 8(3) А |
Габарити (ШхВхГ): | 68 х 89 х 64 мм |
- Якщо Ви хочете використовувати модель терморегулятора з потенційним виходом для керування газовим котлом, то за допомогою цього блоку можна перетворити потенційний вихід 220 В на безпотенційний.
- Як самостійний пристрій, для керування насосом та котлом (з таймером затримки на час відкривання сервоприводів) у системах теплої підлоги. Слід зазначити, що пропонований виробником SALUS модуль PL07 може працювати тільки при поєднанні з KL06 або KL06RF і самостійно використовуватись не може.
- Дані блоки можуть застосовуватися скрізь, де потрібно додати затримку на увімкнення 3 хвилини.
- Часто виникає завдання керувати одним програматором двома котлами, наприклад, газовим та електричним. Використовуючи цей блок, ми можемо також забезпечити гальванічну розв'язку, підключивши Виход1 до одного котла, а Выход.2 - до другого. При цьому наявність у блоку двох входів різного типу дозволяє використовувати для керування як терморегулятори з безпотенційними контактами на виході, і ті, які на керуючому виході мають фазу 220 В.
